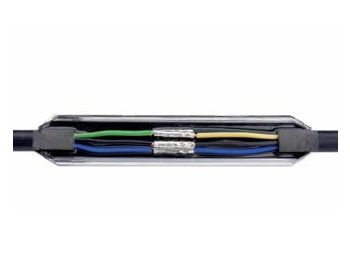

GTZ-A- 0 Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder, N(A)YY, 4 x 4 bis 5 x 2,5 mm2

Gießharzmuffe GTZ-A- 0 Verbindungsmuffen mit Gießharz Typ GA ohne Verbinder, N(A)YY, 4 x 4 bis 5 x 2,5 mm2 VE 1 Stk.

Anwendung

• Vorwiegend für Signalkabel
• Im Innenraum und Freiluft, im Erdreich, im Wasser, in Installationskanälen

Eigenschaften

• UV-beständig
• Gießharz und Formschale halogenfrei
• Längs- und querwasserdicht
• Formschalen aus schlagfestem Polycarbonat
• Mit hydrolysebeständigem PUR-Gießharz Typ GA im 2-Kammer-Mischbeutel
• Kategorie L-OP-W und L-I nach IEC 60455-3-8
• System geprüft nach DIN EN 50393
• Einsetzbar im explosionsgefärdeten Bereich
  nach DIN EN 60079-14

Vorteile

• Für Kupfer- und Aluminiumleiter geeignet
• Zylindrische Bauform

Verbindungsmuffen für Leitungen und Kunststoffkabel

Kabel ø mm	N(A)YY, N(A)2Y(2)Y Aderzahl, Querschnitt mm²	NYY x 1,5 mm²	Abmessungen L x H x D mm	Artikel Nummer	Typ
10 – 18	4 x 4 – 5 x 2,5	5	185 x 36 x 25	000 900	GTZ-A 0
14 – 30	4 x 16 – 5 x 10	20	280 x 52 x 38	000 901	GTZ -A 3

Technische Zeichnungen

Verbindungsmuffe Typ GTZ 0	Verbindungsmuffe Typ GTZ 3

Lieferumfang

• Gießharz Typ GA im transparenten Mischbeutel
• Transparente, schlagfeste Formschalen
• Einfüll- und Entlüftungstrichter für Typ GTZ 0
• Dichtband
• Schutzhandschuhe
• Montageanweisung

Zubehör

• Pressverbinder
• Schraubverbinder
• Reinigungstücher Typ RT
• Kabelreiniger Typ KR

Hinweise

• Mischbeutel mit ausgehärtetem Gießharz kann als normaler Hausmüll entsorgt werden.
