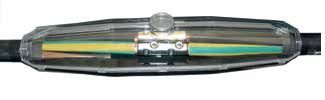

Verbindungsmuffen mit Gießharz Typ GA mit Schraubverbindern
Verbindungsmuffen mit Gießharz Typ GA mit Schraubverbindern
Verbindungsmuffen mit Gießharz Typ GA mit Schraubverbindern, VE 1 Stk.
Mit Schraubverbindern
Anwendung
- Im Innenraum und Freiluft, im Erdreich, im Wasser, in Installationskanälen
Eigenschaften
- UV-beständig
- Gießharz und Formschale halogenfrei
- Längs- und querwasserdicht
- Formschalen aus schlagfestem Polycarbonat
- Mit hydrolysebeständigem PUR-Gießharz Typ GA im 2-Kammer-Mischbeutel
- Kategorie L-OP-W und L-I nach IEC 60455-3-8
- System geprüft nach DIN EN 50393
- Einsetzbar im explosionsgefärdeten Bereich nach DIN EN 60079-14
Vorteile
- Für Kupfer- und Aluminiumleiter geeignet
- Großer Spleißraum
Verbindungsmuffen mit Schraubverbindern
| Kabel ø mm |
N(A)YY, N(A)2Y(2)Y Aderzahl, Querschnitt mm² |
Abmessungen L x H mm |
Artikel Nummer |
Typ |
| 3 – 28 | 5 x 1,5 – 6 | 190 x 49 | 000 920 | GT-A 1V 1,5 – 6 |
| 11 – 34 | 5 x 6 – 16 | 240 x 57 | 000 922 | GT-A 2V 6 – 16 |
| 17 – 41 | 5 x 6 – 25 | 360 x 95 | 000 925 | GT-A 4V 6 – 25 |
| 17 – 41 | 4 x 16 – 50 | 360 x 95 | 000 924 | GT-A 4V 16 – 50 |
| 23 – 48 | 4 x 25 – 95 | 430 x 108 | 000 926 | GT-A 5V 25 – 95 |
| 32 – 68 | 4 x 50 – 150 | 530 x 132 | 000 927 | GT-A 6V 50 – 150 |
| 45 – 70 | 4 x 150 – 300 | 700 x 155 | 000 928 | GT-A 7V 150 – 300 |
Lieferumfang
- Gießharz Typ GA im transparenten Mischbeutel
- Schraubverbinder
- Transparente Formschalen
- Deckel
- Distanzhalter (GT 0 bis GT 6)
- Einfüll- und Entlüftungstrichter (GT 0 bis GT 3)
- Dichtband
- Schutzhandschuhe
- Montageanweisung
Zubehör
- Reinigungstücher Typ RT
- Kabelreiniger Typ KR
Hinweise
Mischbeutel mit ausgehärtetem Gießharz kann als normaler Hausmüll entsorgt werden.
| Durchmesser in mm | Kabel 11 – 34 mm, Kabel 17 – 41 mm, Kabel 23 – 48 mm, Kabel 3 – 28 mm, Kabel 32 – 68 mm |
|---|---|
| Querschnitt in mm2 | 4 x 16 – 50 mm², 4 x 25 – 95 mm², 4 x 50 – 150 mm², 5 x 1,5 – 6 mm², 5 x 6 – 16 mm², 5 x 6 – 25 mm² |
