Parallel Verbindungs- und Abzweigmuffen mit Gießharz Typ GA ohne Klemmen

Name: Parallel Verbindungs- und Abzweigmuffen mit Gießharz Typ GA ohne Klemmen
SKU: 2784
Availability: InStock

Zzgl. 20% MwSt.

Lieferzeit: nicht angegeben

Artikelnummer: n. a. Kategorie: Gießharz-Technik

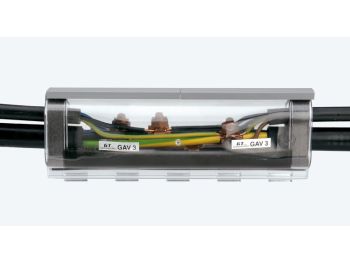

Gießharzmuffe GAV-A Parallel Verbindungs- und Abzweigmuffen mit Gießharz Typ GA ohne Klemmen, VE 1 Stk.

Für die Montage mit Einzelklemmen
Die Verbindungs- und Abzweigmuffe Typ GAV-A 6 ist auch für Ringklemmen geeignet
Längs- und querwasserdicht
Mit hydrolysebeständigem PUR-Gießharz Typ GA nach VDE 0291 Teil 2, GNW, GMW, GFW
Geprüft nach DIN EN 50393
Einsetzbar im explosionsgefährdeten Bereich nach DIN EN 60079-14

N(A)YY Hauptkabel Aderzahl, Querschnitt mm²	N(A)YY Abzweigkabel Aderzahl, Querschnitt mm²	Abmessungen L x B x H mm	Artikel Nummer	Typ
4 x 1,5 – 4 x 6	4 x 1,5 – 4 x 4	175 x 43 x 75	003 060	GAV-A 1
5 x 1,5 – 5 x 10	5 x 1,5 – 5 x 10	220 x 58 x 90	003 061	GAV-A 2
5 x 16 – 4 x 25	5 x 6 – 5 x 16	300 x 75 x 110	003 062	GAV-A 3
4 x 16 – 4 x 70	4 x 6 – 4 x 35	400 x 95 x 125	003 063	GAV-A 4
4 x 70 – 4 x 150	4 x 16 – 4 x 50	500 x 112 x 140	003 064	GAV-A 5
4 x 120 – 4 x 150	4 x 25 – 4 x 70	610 x 125 x 175	003 065	GAV-A 6
4 x 70 – 4 x 185	4 x 50 – 4 x 150	500 x 150 x 185	003 066	GAV-A 7

N(A)YY Hauptkabel Aderzahl, Querschnitt mm²	N(A)YY Abzweigkabel Aderzahl, Querschnitt mm²	Abmessungen L x B x H mm	Artikel Nummer	Typ
3 x 4/4 – 10/10	3 x 1,5/1,5 – 10/10	220 x 58 x 90	003 061	GAV-A 2
3 x 16/16 – 25/25	3 x 6/6 – 16/16	300 x 75 x 110	003 062	GAV-A 3
3 x 35/35 – 70/70	3 x 10/10 – 35/35	400 x 95 x 125	003 063	GAV-A 4
3 x 70/70 – 150/150	3 x 25/25 – 50/50	500 x 112 x 140	003 064	GAV-A 5
3 x 95/95 – 150/150	3 x 35/35 – 70/70	610 x 125 x 175	003 065	GAV-A 6
3 x 120/120 – 185/185	3 x 70/70 – 120/120	500 x 150 x 185	003 066	GAV-A 7


GAV als Verbindungsmuffe	GAV als Abzweigmuffe

Hauptkabel Querschnitt mm²	4 x 1,5 – 4 x 6 mm², 4 x 16 – 4 x 70 mm², 4 x 70 – 4 x 150 mm², 5 x 1,5 – 5 x 10 mm², 5 x 16 – 4 x 25 mm²
